Въведение
Сачмени винтовеи винтовете Acme са общи компоненти на механичната трансмисия. Тяхната основна функция е да преобразуват въртеливото движение в линейно движение и те се използват широко в индустриално оборудване, системи за автоматизация и различни механични конструкции. Въпреки че основната им цел е една и съща, има значителни разлики в техните принципи на работа, ефективност на предаване, нива на точност, структури на разходите и приложими сценарии. Неправилният избор може да доведе до лоша производителност, напразни разходи или дългосрочни-проблеми с надеждността. Тази статия предоставя систематично сравнение на сферичните винтове и винтовете Acme, за да ви помогне по-ясно да определите кой е по-подходящ за вашите специфични нужди.
Какво е сферичен винт и винт Acme?

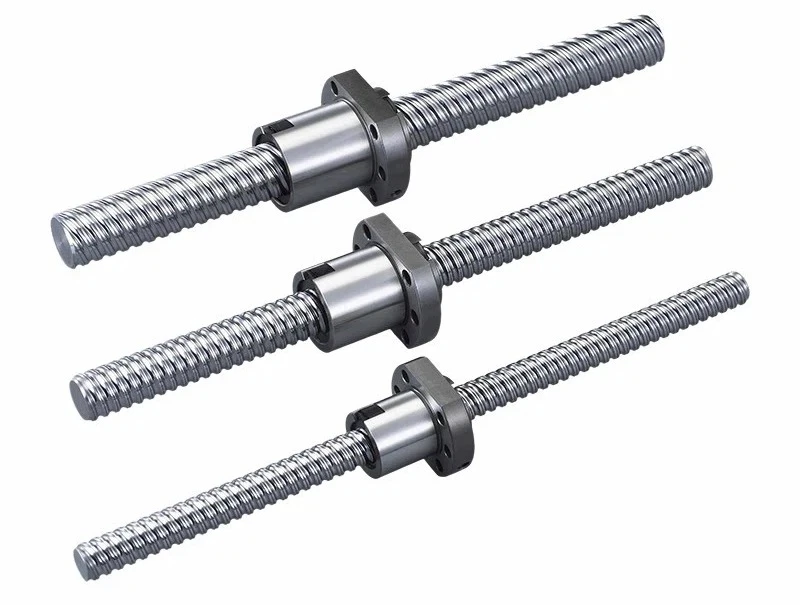

Сачмен винт
Сферичният винт е прецизен трансмисионен компонент, който предава натоварване чрез търкаляне на стоманени топки между вала на винта и гайката. Поради използването на триене при търкаляне, неговите загуби от триене са значително по-ниски от тези при триене при плъзгане.
• Висока ефективност на предаване
• Висока точност на позициониране
• Ниско триене
• Дълъг живот
• По-високи разходи
• Изисква смазване
• Обикновено няма възможност-за самозаключване
Винт Acme
Винтът Acme е трапецовиден винт, отговарящ на стандартите ANSI/ASME B1.5 или B1.8, с 29-градусов ъгъл на резбата и плосък дизайн отгоре и отдолу. Той предава мощност чрез плъзгащо триене между винта и гайката.
• Проста структура
• Ниска цена
• Висока товароносимост
• Може да постигне самозаключване-
• По-ниска ефективност на трансмисията
• По-високо износване
• Ограничена точност
Основни разлики между сферичния винт и винта Acme
По-долу се сравняват двата вида трансмисионни компоненти въз основа на работните характеристики, които са от значение за решенията за покупка:
Ефективност
Сферичните винтове използват триене при търкаляне, което води до изключително висока ефективност на предаване, което ги прави подходящи за оборудване, изискващо ниска консумация на енергия и високи работни скорости, като същевременно генерира по-малко топлина. Винтовете Acme, от друга страна, разчитат на триене при плъзгане, което генерира значително триене и топлина, което води до относително по-ниска ефективност.
01
Точност и повторяемост
Сферичните винтове предлагат отлична точност на позициониране и повторяемост, което ги прави подходящи за системи за управление с висока{0}}прецизност. Трапецовидните винтове изпитват неизбежно износване, което води до по-ниска точност на позициониране.
02
Товароносимост и скорост
Сачмено-винтовите-с големи размери са подходящи за работа с висока-скорост, висока-честота и могат да издържат на високи натоварвания. Винтовете Acme, със своя ъгъл на резба от 29 градуса и плосък-горен, плосък-долен дизайн, имат голяма контактна площ, което позволява по-равномерно разпределение на натиска на товара и им позволява да издържат на по-високи натоварвания. Въпреки това, поради високата си устойчивост на триене, те често са подходящи само за приложения с ниска-скорост и тежки-натоварвания.
03
Възможност-за самозаключване
Винтовете Acme по своята същност притежават самозаключващи-способности, което ги прави по-безопасни при вертикални-задържащи приложения. Повечето сферични винтове, поради ниското триене на триенето при търкаляне, нямат само-способности за самозаключване и изискват допълнителна спирачна система при вертикални приложения за предотвратяване на случайно приплъзване.
04
Цена и поддръжка
Винтовете Acme са лесни за поддръжка, имат зрели производствени процеси и имат ниски разходи за доставка и поддръжка. Поради необходимостта да се осигури високо{1}}прецизен търкалящ контакт на стоманените топки, сферичните винтове изискват изключително висока производствена прецизност, което води до по-високи разходи за доставка. Те също така имат строги изисквания по отношение на чистотата на работната среда и спецификациите на смазочната грес, което увеличава разходите за поддръжка.
05
Сравнение на приложения: Кога да използвате кое?
Типични приложения за сферични винтове
Сферичните винтове обикновено се използват в следните приложения:
• CNC машини:За прецизно позициониране.
• Автоматизирани поточни линии:Покриване на изискванията за прецизност и последователност при производството.
• Полупроводниково и електронно оборудване:Постигане на микронен{0}}контрол на ниво и намаляване на вибрациите.
Тези приложения изискват висока точност на позициониране, плавно и стабилно линейно движение, ниска загуба на триене и повтаряща се стабилност на позициониране при условия на висока-скорост или непрекъсната работа. Сферичните винтове могат да отговорят на тези взискателни условия и са подходящи за системи, изискващи прецизен контрол и дългосрочна-оперативна стабилност.
Типични приложения за винтове Acme
Типичните приложения на винтовете Acme включват:
• Механизми за ръчна настройка:Позволява само{0}}заключване, интуитивна работа и безопасност.
• Повдигащи платформи:Ефективно предотвратяване на приплъзване на товара по време на прекъсване на захранването или повреди.
• Клапани и задвижки:Осигуряване на стабилно предаване на тягата при ниски скорости.
Винтовете на Acme дават приоритет на простата структура, контролируемата цена и надеждните{0}}способности за задържане на товара, а не на високата скорост или изключително високата точност. Те са идеални за системи с ниска-скорост или прекъсващо движение, отличаващи се със само-производителност на самозаключване и лесна поддръжка.
Как да изберем: сферичен винт или винт Acme?
Когато избирате между двата вида водещи винтове, моля, разгледайте следните въпроси, за да вземете по-добро решение:
Нуждаете се от висока точност на позициониране?
Сферичните винтове обикновено осигуряват добра точност, докато винтовете Acme са склонни към износване, което затруднява постигането на висока точност.
Критична ли е скоростта на работа?
Сачмените винтове осигуряват добра опора при високо-скоростно движение, докато винтовете Acme обикновено се експлоатират при ниски-скорости и тежки-натоварвания.
Ще работи ли системата непрекъснато за дълги периоди?
Непрекъснатата работа генерира много топлина. Сферичните винтове използват триене при търкаляне, което води до ниска консумация на енергия и по-малко генериране на топлина, което гарантира дългосрочна-стабилност и издръжливост.
Основна грижа ли е бюджетът?
Ако бюджетът е вашето основно съображение, винтовете Acme имат значително предимство както при закупуване, така и при разходи за поддръжка.
Изисква ли се самозаключване-за безопасност?
Ако искате да постигнете само-заключване, без да добавяте спирачно устройство, за да осигурите безопасност, и изискванията за производителност не са високи, тогава винтовете Acme ще бъдат най-добрият ви избор.
Заключение
Всеки от сферичните винтове и винтовете Acme има своите предимства. Само чрез отчитане на действителните условия на работа, изискванията за производителност и бюджетните ограничения може да се направи подходящ избор, за да се осигури стабилно, надеждно и високоефективно решение за предаване.
JSM е водещ производител на сферични винтове. Ние предлагаме разнообразие от високо-сферични винтове, включително сферични винтове с вътрешна циркулация, сферични винтове с крайни-капачки, миниатюрни сферични винтове и сферични винтове без-фланци за широка гама индустриални приложения. Не се колебайте дасвържете се с насза повече информация.
