Видове насоки: Сравнение, материали и ръководство за избор за купувачи

линейни направляващи-известни още като линейни водачи или системи за линейно движение - играят незаменима роля в различни механични съоръжения. Това ръководство представя основните типове линейни водачи, сравнява техните търкалящи елементи и материали и предоставя практическо ръководство за избор, за да помогне на закупуващия персонал да избере най-подходящата система за линейни водачи.

Тук ще разгледаме основните типове водещи релси според техния търкалящ механизъм и материал.

• Линеен водач на топка
Тези високо{0}}прецизни водачи използват стоманени топки за плавно линейно движение с ниско-триене. В зависимост от необходимостта от оборудване водачите на сачми се категоризират в три основни типа.

Тежки линейни водачи
Линеен водач с нисък профил
Миниатюрен линеен водач

Тежки линейни водачи

Theтежък{0}}линеен водачразполага с четири{0}}редов, дву-точков контактен дизайн на топка, като топките са подредени под ъгъл от 45 градуса между релсата и плъзгача. Това осигурява оптимален дву-точков контакт за всяка топка, осигурявайки постоянен капацитет на натоварване в радиална, обратна-радиална и странична посока. В сравнение с други линейни сферични водачи, той осигурява превъзходна твърдост, висока товароносимост, плавна работа с висока-скорост, равномерна много-посочна опора на натоварването и-самоподравняваща способност-идеална за тежки-натоварвания, високо-прецизни приложения.

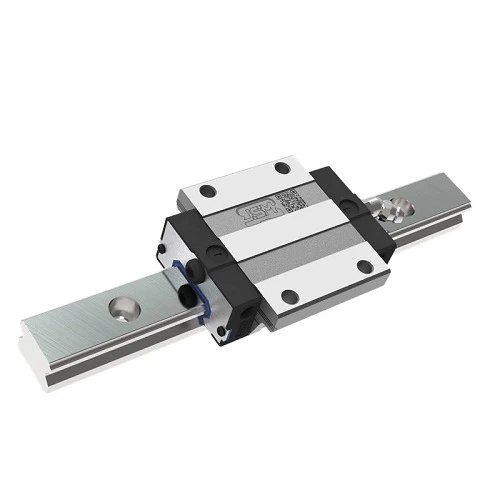

Линеен водач с нисък профил

Theнисък{0}}профилен линеен водачсъщо така възприема четири{0}}редов, дву-точков контактен дизайн на топка, осигуряващ еднакъв капацитет на натоварване в радиална, обратна-радиална и странична посока, като по този начин се постига равномерно разпределение на натоварването във всичките четири посоки. Освен това разполага с възможност за само-подравняване, осигуряваща висока-прецизност, плавно и стабилно линейно движение. За разлика от други линейни водачи със сачмени лагери, дизайнът с нисък-профил намалява височината на монтажа и скъсява дължината на плъзгача, което го прави идеален за високо-скоростни автоматизирани машини и оборудване с ограничено пространство.

Миниатюрен линеен водач

Theминиатюрен линеен водачизползва дизайн с два-реда, четири-точков контакт (тип-готическа арка), където два реда топки правят четири контактни точки с релсата. Този дизайн осигурява балансирана опора на натоварването във всички посоки, подобрявайки твърдостта и поддържайки движението гладко и точно дори при променящи се натоварвания. Компактен и лек, миниатюрният водач е идеален за малко, прецизно оборудване като печатни машини, роботизирани ръце, електронни инструменти и полупроводникови устройства.

• Ролков линеен водач
Цилиндрични ролкизаместват стоманени топки, осигурявайки отлична твърдост и висока товароносимост. Те са идеални за приложения с голямо-натоварване или високо{2}}скоростна автоматизация.

Тип фланец
Квадратен тип
Квадратен тип (нисък)

Тип фланец

Блок тип фланецсе отнася до линеен направляващ блок с основа на фланец в долната част, което позволява болтовете да бъдат монтирани отгоре или отдолу. Този дизайн осигурява отлична стабилност на монтажа, което го прави идеален за приложения, които изискват висока твърдост и голям капацитет на натоварване, като например шпиндели на металорежещи машини или конструкции от-портален тип.
Предлага серия от ролкови линейни водачи от фланец-тип JSMдължини на релсите, вариращи от 100 mm до 4000 mm, с опции за височина на блока от 24 mm до 90 mm, предоставяйки гъвкав избор за различни индустриални приложения.

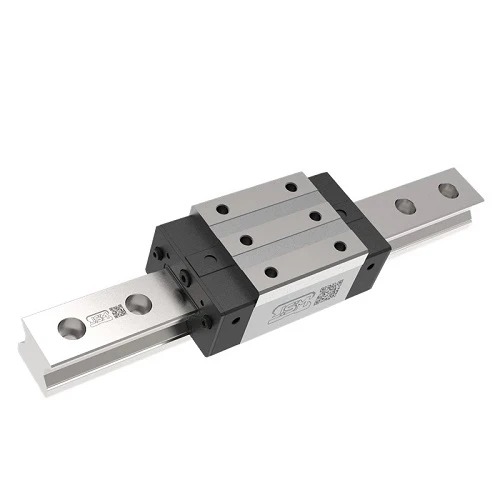

Квадратен тип

Квадратен тип блоксе отнася за ролков линеен направляващ блок с квадратна-форма с по-тясна ширина. Разполага с монтажни отвори в горната част, което позволява лесен монтаж и интегриране в различни системи. Този тип блок е особено подходящ за приложения с ограничено пространство за инсталиране, като оборудване за автоматизация, модули за манипулиране и електронни машини за сглобяване.
Серията JSM квадрат-тип предлагадължина на релсата от 100 mm до 4000 mm, с опции за височина на блока от 24 mm до 70 mm,предоставяне на гъвкави решения за компактен и прецизен дизайн на оборудването.

Квадратен тип (нисък)

Theролков линеен направляващ лагер квадратен нисък плъзгаче подобен на квадратния-тип ролков линеен водач, включващ тесен-блок по ширина, който е идеален за оборудване с ограничено пространство за инсталиране. Основната разлика е във височината на плъзгача, която е по-ниска от тази на стандартния квадратен блок.
Тази серия предлагадължина на релсата от 100 mm до 4000 mm, с опции за височина на плъзгача от 24 mm до 70 mm,което го прави компактен и универсален избор за{0}}ограничени приложения.

• Линеен сачмен водач VS. Линеен ролков водач

Характеристики	Линейни сачмени водачи	Ролкови линейни водачи
Търкалящ се елемент	Стоманени топчета	Цилиндрични ролки
Тип контакт	Точков контакт	Линеен контакт
Динамично натоварване	13.97-263.91kN	11.3-275kN
Статично натоварване	22.3-399.16kN	24~572.7kN
Максимална скорост	0-200 м/мин	0-200 м/мин
Коефициент на триене	f=0.01	f=0.01
Шум	0-65dB	0-65dB
Приложение	3C устройства, полупроводници, светлинна автоматизация	CNC машини, прецизни форми, тежки машини
цена	блокове: 4,3-30 щатски долара	блокове: 42-55 щатски долара

Линейните направляващи релси обикновено се изработват от въглеродна стомана или неръждаема стомана. За специфични нужди от ефективност купувачите могат също така да изберат повърхностно{1}}обработени опции.

Линеен водач от неръждаема стомана
Линеен водач от въглеродна стомана
Повърхностна обработка и покритие

Линеен водач от неръждаема стомана

Линейни водачи от неръждаема стоманаса изработени от неръждаема стомана, което ги прави устойчиви-на корозия,-износване, висока товароносимост-и дълъг експлоатационен живот. Те са подходящи за места с влажна, химическа среда или високи хигиенни изисквания, като автоматизирано оборудване (роботи, манипулационни системи), прецизни машини (CNC машини, 3D принтери), медицинско оборудване, хранително-вкусова и фармацевтична промишленост и др.

Линеен водач от въглеродна стомана

Линейни водачи от въглеродна стоманаобикновено са изработени от високо{0}}въглеродна стомана или легирана стомана и тяхната здравина и устойчивост на износване са подобрени чрез термична обработка и повърхностно закаляване. Тъй като въглеродната стомана е склонна към ръжда, направляващата повърхност обикновено е защитена с хромирано покритие, покрития или смазка. Линейните водачи от въглеродна стомана са сравнително евтини и обикновено се използват в приложения с високо-натоварване, висока-прецизност, като CNC машинни инструменти и обработващи центри, оборудване за промишлена автоматизация, роботизирани ръце и системи за манипулиране, тежки машини и оборудване за форми, както и в общи индустриални среди.

Повърхностна обработка и покритие

Стандартните линейни водачи, независимо дали са направени от въглеродна или неръждаема стомана, могат да работят нормално в общи среди. Въпреки това, за приложения в химическата промишленост, индустрията за автоматизация, тестови и експериментални среди, както и мъгливи или влажни среди,повърхностна обработкае необходим за осигуряване на устойчивост на корозия и подобряване на устойчивостта на износване. Например JSM можеизвършете твърдо хромиране, черно хромирано покритие, инеръждаема стомана пасивация на повърхносттаот своите ръководства, за да се гарантира, че отговарят на изискванията за устойчивост на корозия на тези специални среди.

Сега, след като знаете основните типове линейни водачи, важно е да изберете този, който най-добре подхожда на вашата машина. Обмислете ключови фактори като капацитет на натоварване, точност, условия на работа, ограничения на пространството и бюджет, за да осигурите оптимална производителност.

Капацитетът на натоварване определя колко сила може да издържи линеен водач по време на работа, включително динамични и статични натоварвания. В допълнение към номиналите на натоварване е важно също така да се обмисли дали направляващите ще се използват в aхоризонтална или вертикалнаприложение. Обикновено вертикалните приложения изискват товарен капацитет около три пъти по-голям от този на хоризонталните.
• Затежкотоварни-машини, компаниите трябва да избираттежкотоварни линейни водачиилиролкови линейни водачи, тъй като предлагат по-висока твърдост и могат да понесат по-големи натоварвания.
• Залеко или компактно оборудване, като електронни устройства или прецизни инструменти,миниатюрни линейни водачиса по-подходящ избор.

Ако вашето оборудване изисква висока точност на позициониране и плавно движение-като CNC машини, измервателни инструменти или полупроводникови устройства-прецизността става критичен фактор. При избора на система за линейно движение е важно да се вземат предвид фактори катотолеранс на позициониране, хлабина и плавност на движението.

JSM предлага пет степени на точност-Нормална, висока, прецизна, супер прецизна и ултра прецизна-като позволява на клиентите да изберат подходящото ниво според изискванията за точност на тяхното оборудване.

Работната среда пряко влияе върху експлоатационния живот на линейния водач. Преди да изберете система за линейно движение, трябва да имате предвид фактори катоекстремни температури, влажност, прах и корозивни вещества.Тези условия влияят върху избора на материал, метода на уплътняване и защитното покритие, използвани при производството на линейни водачи.
• В прашна или мръсна среда изберете линейни водачи, оборудвани със защитни уплътнения или стъргалки.
• В корозивни или влажни среди изберете линейни водачи от неръждаема стомана или такива с анти{0}}корозионни покрития за повишена издръжливост.

Ако вашият дизайн има ограничено пространство за инсталиране, можете да изберете нископрофилен линеен водач или квадратен ролков линеен водач. Тези линейни водачи имат по-ниска височина на блока, което ги прави лесни за интегриране във високо-системи за автоматизация. Когато инсталирате, не забравяйте да проверите както височината на монтаж, така и височината на блока, за да осигурите съвместимост с оформлението на вашето оборудване.

Когато избирате линеен водач, трябва да имате предвид и изискванията за поддръжка и ефективността на разходите.
• Смазване:Определете нуждите от смазване на вашия линеен водач. Някои водачи изискват редовно смазване, докато други имат функциясамосмазващи се-или без{1}}поддръжкаопции. JSM линейните водачи са проектирани с aсмазваща топка жлеб писта, което позволява на клиентите да избиратгрес, смазочно масло или специални лубрикантивъз основа на техните изисквания за оборудване. Смазването може да се прилага ръчно на редовни интервали или чрезавтоматична система за смазване.
• Срок на експлоатация:Също така е важно да се оцени очакваният експлоатационен живот на водача. JSM линейните водачи имат aексплоатационен живот над 100 000 км. При избора на линеен водач фактори като напртип ръководство и спецификациитрябва да бъдат внимателно обмислени, за да се осигури оптимална производителност и дълголетие.
